| Επωνυμία Μάρκας: | SUNHOUSE |
| Τροποποιημένο: | 500 ΤΕΜ |
| Δυνατότητα Προμήθειας: | 3000000 μέτρο/μέτρα ανά Μήνας |
Η πυρίμαχη γυψοσανίδα είναι ένα σημαντικό συστατικό των συστημάτων παθητικής πυροπροστασίας, αλλά η σανίδα από μόνη της δεν καθορίζει εάν ένας τοίχος ή οροφή επιτυγχάνει 30, 60, 90 ή 120 λεπτά πυραντίστασης. Η αξιόπιστη προμήθεια απαιτεί από τους αγοραστές να διακρίνουν την ταξινόμηση προϊόντων, την απόδοση αντίδρασης στη φωτιά και τις πλήρεις βαθμολογίες πυρκαγιάς συναρμολόγησης πριν επιβεβαιώσουν τις προδιαγραφές ή συγκρίνουν τις προσφορές προμηθευτών.
Προσδιορίστε εάν το έργο απαιτεί ASTM Type X, ιδιόκτητο Type C, EN 520 Type F ή άλλη τοπικά εγκεκριμένη πυρίμαχη πλακέτα.
Επιβεβαιώστε το πλήρες δοκιμασμένο σύστημα τοίχου, άξονα, οροφής ή δαπέδου αντί να βασίζεστε μόνο στο όνομα της πυρίμαχης πλακέτας.
Αντιστοιχίστε την παρεχόμενη σανίδα, το πάχος, το πλαίσιο και τις λεπτομέρειες εγκατάστασης με τη σχετική αναφορά δοκιμής ή το αναγραφόμενο σύστημα.
Μια πυρίμαχη γυψοσανίδα είναι μόνο ένα συστατικό μιας δοκιμασμένης κατασκευής με ονομαστική πυρκαγιά. Η τελική περίοδος πυραντίστασης επηρεάζεται από τον τύπο και το πάχος της σανίδας, τον αριθμό των στρώσεων, το μεταλλικό ή ξύλινο πλαίσιο, την απόσταση των καρφιών, τη μόνωση, το σχέδιο βίδας, την επεξεργασία αρμών, τις περιμετρικές λεπτομέρειες και την ποιότητα εγκατάστασης.
Ένας προμηθευτής δεν θα πρέπει να περιγράφει ένα φύλλο γυψοσανίδας ως πλήρες φράγμα πυρκαγιάς διάρκειας 60 λεπτών, 90 λεπτών ή 120 λεπτών, εκτός εάν αυτός ο ισχυρισμός συνδέεται με ένα δοκιμασμένο και τεκμηριωμένο συγκρότημα. Η ίδια σανίδα μπορεί να επιτύχει διαφορετικά αποτελέσματα όταν χρησιμοποιείται σε διαφορετικές κατασκευές τοίχου, οροφής ή δαπέδου.
Η ορολογία του προϊόντος ποικίλλει μεταξύ των αγορών. Οι αγοραστές θα πρέπει να επιβεβαιώσουν ποιο πρότυπο αναγράφεται στις αρχιτεκτονικές προδιαγραφές πριν επιλέξουν ένα προϊόν. Οι κόκκινες ή ροζ σανίδες με παρόμοια εμφάνιση μπορεί να έχουν διαφορετικές συνθέσεις, πάχη και εγκεκριμένες εφαρμογές συστήματος.
| Ταξινόμηση | Standard Or Market | Γενική Περιγραφή | Εστίαση στις προμήθειες |
|---|---|---|---|
| Γυψοσανίδα τύπου Χ | ASTM C1396 / Προδιαγραφές Βόρειας Αμερικής | Πυράντοχη γυψοσανίδα κατασκευασμένη και δοκιμασμένη για να πληροί τις απαιτήσεις Τύπου X που ορίζονται από το ισχύον πρότυπο προϊόντος. | Επιβεβαιώστε το πάχος της πλακέτας, την ταυτότητα του κατασκευαστή και το ακριβές συγκρότημα UL, GA ή άλλο αναγραφόμενο συγκρότημα στο οποίο θα χρησιμοποιηθεί. |
| Γυψοσανίδα τύπου Γ | Ιδιόκτητα συστήματα της Βόρειας Αμερικής | Μια βελτιωμένη ιδιόκτητη πυρίμαχη πλακέτα που αναπτύχθηκε για να παρέχει βελτιωμένη απόδοση σε συγκεκριμένα ελεγμένα συγκροτήματα. | Τα προϊόντα τύπου C δεν είναι αυτόματα εναλλάξιμα μεταξύ των κατασκευαστών. Επαληθεύστε την ακριβή ονομασία του προϊόντος στο δοκιμασμένο σχέδιο. |
| Γυψοσανίδα τύπου F | EN 520 / Ευρωπαϊκές προδιαγραφές | Γυψοσανίδες με βελτιωμένη συνοχή πυρήνα σε υψηλές θερμοκρασίες για χρήση σε πυρίμαχα κτιριακά συστήματα. | Ελέγξτε τη δηλωμένη τεκμηρίωση δοκιμής τύπου πλακέτας EN 520, κατηγορίας αντίδρασης στη φωτιά, πάχους και υποστηρικτικού συστήματος. |
| Τύπος γυψοσανίδας DF | EN 520 / Ευρωπαϊκές προδιαγραφές | Μια πλακέτα που συνδυάζει χαρακτηριστικά ελεγχόμενης πυκνότητας με βελτιωμένη συνοχή του πυρήνα σε υψηλές θερμοκρασίες. | Επιβεβαιώστε κάθε γράμμα ταξινόμησης που εμφανίζεται στη δήλωση απόδοσης και αντιστοιχίστε το με τις προδιαγραφές του έργου. |
| Πλακέτα ανθεκτική στη φωτιά και την υγρασία | Προϊόντα ειδικά για το έργο ή πολλαπλών επιδόσεων | Μια γυψοσανίδα σχεδιασμένη να παρέχει βελτιωμένη απόδοση στη φωτιά και μειωμένη απορρόφηση νερού για κατάλληλους εσωτερικούς χώρους. | Ελέγξτε τόσο την τεκμηρίωση του συστήματος πυρκαγιάς όσο και τα δεδομένα αντοχής στην υγρασία. Δεν πρέπει να αντιμετωπίζεται αυτόματα ως αδιάβροχη εξωτερική σανίδα. |
Δύο διαφορετικές έννοιες απόδοσης πυρκαγιάς εμφανίζονται συχνά σε εισαγωγικά και τεχνικά έγγραφα. Θα πρέπει να εξετάζονται ξεχωριστά επειδή το ένα αποτέλεσμα δεν μπορεί να αντικαταστήσει αυτόματα το άλλο.
| Όρος απόδοσης | Τι Αξιολογεί | Τυπική μορφή αναφοράς | Τι πρέπει να καταλάβουν οι αγοραστές |
|---|---|---|---|
| Αντίδραση στη Φωτιά | Πώς ένα υλικό συμβάλλει στην ανάφλεξη, στην εξάπλωση της φλόγας, στην απελευθέρωση θερμότητας ή στην ανάπτυξη καπνού υπό καθορισμένες συνθήκες δοκιμής. | Ταξινόμηση υλικού ή αποτέλεσμα επιφανειακής καύσης. | Περιγράφει τη συμπεριφορά του υλικού, αλλά δεν καθορίζει μια πλήρη περίοδο πυραντίστασης τοίχου ή οροφής. |
| Αντίσταση στη φωτιά | Για πόσο καιρό ένα πλήρες δομικό στοιχείο διατηρεί την απαιτούμενη απόδοση, όπως ακεραιότητα, μόνωση ή δομική λειτουργία κατά τη διάρκεια μιας δοκιμής πυρκαγιάς. | Μια χρονική περίοδος όπως 30, 60, 90 ή 120 λεπτά. | Το αποτέλεσμα ισχύει για το δοκιμασμένο συγκρότημα, συμπεριλαμβανομένων των σανίδων, του πλαισίου, των συνδετήρων, της μόνωσης, των αρμών και των κατασκευαστικών λεπτομερειών. |
Μια προσφορά μπορεί να συνδυάζει μια ταξινόμηση μη αναφλεξιμότητας, ένα αποτέλεσμα εξάπλωσης της φλόγας στην επιφάνεια και μια βαθμολογία τοίχου δύο ωρών σε μια περιγραφή προϊόντος. Αυτά τα αποτελέσματα μπορεί να προέρχονται από διαφορετικές μεθόδους δοκιμής και δεν πρέπει να παρουσιάζονται σαν να είναι η ίδια μέτρηση απόδοσης.
Ο γύψος περιέχει χημικά συνδυασμένο νερό μέσα στην κρυσταλλική του δομή. Κατά τη διάρκεια της έκθεσης στη φωτιά, η θερμότητα αναγκάζει αυτό το νερό να απελευθερώνεται σταδιακά ως ατμός μέσω μιας διαδικασίας που είναι κοινώς γνωστή ως φρύξη. Αυτή η διαδικασία καθυστερεί τη μετάδοση θερμότητας μέσω της πλακέτας. Τα ανθεκτικά στη φωτιά προϊόντα μπορεί επίσης να περιλαμβάνουν ενισχυτικές ίνες και άλλα πρόσθετα που βοηθούν τον πυρήνα του γύψου να παραμείνει συνεκτικός για μεγαλύτερο χρονικό διάστημα σε υψηλές θερμοκρασίες.
Η διάρκεια της πυραντίστασης πρέπει να επιλέγεται από ένα πλήρες δοκιμασμένο ή καταγεγραμμένο σύστημα. Η αλλαγή ενός συστατικού μπορεί να επηρεάσει την εγκυρότητα και την απόδοση του αρχικού σχεδίου.
Το ακριβές πυρίμαχο προϊόν, το πάχος της σανίδας και η ονομασία του κατασκευαστή πρέπει να αντιστοιχούν στο εγκεκριμένο σύστημα.
Τα συστήματα μονής και διπλής στρώσης δεν παρέχουν την ίδια προστασία. Η ποσότητα του στρώματος και η διάταξη των αρμών είναι κρίσιμες λεπτομέρειες σχεδιασμού.
Το υλικό, το πλάτος, το εύρος, η απόσταση και το επιτρεπόμενο ύψος τοίχου επηρεάζουν τη σταθερότητα του πλήρους χωρίσματος.
Ο τύπος της βίδας, το μήκος και τα κέντρα στερέωσης πρέπει να ακολουθούν τη σχεδίαση του συστήματος για να αποφευχθεί η πρόωρη αποκόλληση της επένδυσης της σανίδας.
Ο τύπος, η πυκνότητα, το πάχος και η θέση εγκατάστασης ορυκτοβάμβακα μπορεί να αποτελούν μέρος της δοκιμασμένης πυρκαγιάς και της ακουστικής απόδοσης.
Οι αρμοί σανίδων, τα περιμετρικά κενά, τα ανοίγματα σέρβις, τα ηλεκτρικά κουτιά και οι διεισδύσεις σωλήνων απαιτούν συμβατές ελεγμένες λεπτομέρειες.
Οι ακόλουθες πληροφορίες προορίζονται ως πλαίσιο προμηθειών και όχι ως υποκατάστατο ενός δοκιμασμένου σχεδίου. Η τελική διαμόρφωση πρέπει να επιβεβαιωθεί με βάση τα σχέδια του έργου, τον τοπικό οικοδομικό κώδικα και την εγκεκριμένη τεκμηρίωση δοκιμής πυρκαγιάς.
Η προσθήκη ενός άλλου στρώματος γυψοσανίδας μπορεί να βελτιώσει την απόδοση πυρκαγιάς, αλλά οι αγοραστές δεν πρέπει να υπολογίζουν μια νέα βαθμολογία προσθέτοντας απλώς λεπτά μαζί. Ένα μόνο επίπεδο 30 λεπτών συν ένα άλλο επίπεδο 30 λεπτών δεν δημιουργεί αυτόματα ένα εγκεκριμένο σύστημα 60 λεπτών.
| Στοιχείο προμήθειας | Προτεινόμενες πληροφορίες για επιβεβαίωση |
|---|---|
| Εφαρμοστέο Πρότυπο αγοράς | ASTM C1396, EN 520 ή το σχετικό εθνικό πρότυπο προϊόντος που καθορίζεται από την αγορά προορισμού. |
| Ταξινόμηση προϊόντων | Τύπος X, ιδιόκτητος Τύπος C, Τύπος F, Τύπος DF ή άλλη σαφώς τεκμηριωμένη ταξινόμηση που απαιτείται από το έργο. |
| Τυπικές επιλογές πάχους | Οι κοινές προδιαγραφές πυραντοχής περιλαμβάνουν 12,5 mm, 15 mm και 15,9 mm, ανάλογα με τις απαιτήσεις της αγοράς και τον δοκιμασμένο σχεδιασμό συναρμολόγησης. |
| Τυπικά μεγέθη σανίδων | 1200 × 2400 mm, 1220 × 2440 mm και άλλα μήκη ειδικά για το έργο, ανάλογα με την παραγωγή και τις απαιτήσεις φόρτωσης εμπορευματοκιβωτίων. |
| Τύπος άκρης | Κωνικό άκρο, τετράγωνο άκρο ή άλλο προφίλ συμβατό με την καθορισμένη μέθοδο επεξεργασίας και εγκατάστασης αρμών. |
| Πλήρης αξιολόγηση συστήματος | Δοκιμασμένο συγκρότημα τοίχου, οροφής, άξονα ή δαπέδου που δείχνει την απαιτούμενη περίοδο αντοχής στη φωτιά και τις λεπτομέρειες κατασκευής. |
| Ταυτοποίηση πίνακα | Έντυπο όνομα προϊόντος, ταξινόμηση, ημερομηνία κατασκευής, κωδικός παρτίδας και πληροφορίες κατασκευαστή για επιτόπια επιθεώρηση και ιχνηλασιμότητα. |
| Έγγραφα ποιότητας | Φύλλο δεδομένων προϊόντος, έκθεση δοκιμής, δήλωση ή πιστοποιητικό που απαιτείται από την αγορά, καθώς και αρχεία επιθεώρησης παρτίδων, όπου ισχύει. |
Μια έκθεση δοκιμής θα πρέπει να αναθεωρηθεί πέρα από τα αποτελέσματά της στην πρώτη σελίδα. Οι αγοραστές και οι ομάδες έργου θα πρέπει να επιβεβαιώσουν ότι η αναφορά υποστηρίζει το πραγματικό προϊόν και την κατασκευή που παρέχεται.
| Κίνδυνος αγοράς | Πιθανή συνέπεια | Συνιστώμενη Λύση |
|---|---|---|
| Αξιολόγηση που διεκδικείται μόνο για τον πίνακα | Το προϊόν ενδέχεται να μην επιτύχει την απαιτούμενη διάρκεια πυρκαγιάς μετά την εγκατάσταση. | Ζητήστε το πλήρες δοκιμασμένο σχέδιο συναρμολόγησης και εγκατάστασης. |
| Διαφορετικό προϊόν αντικαθίσταται μετά από έγκριση | Η αρχική δοκιμή ή καταχώριση ενδέχεται να μην ισχύει πλέον για την κατασκευή. | Κλειδώστε τον κατασκευαστή, τον κωδικό προϊόντος και την ταξινόμηση στην παραγγελία αγοράς. |
| Το πάχος μειώνεται σε χαμηλότερο κόστος | Το εγκατεστημένο σύστημα ενδέχεται να μην ταιριάζει με τον εγκεκριμένο σχεδιασμό. | Μην αλλάζετε πάχος ή ποσότητα στρώσης χωρίς τεχνική έγκριση. |
| Παρέχεται ημιτελής έκθεση δοκιμής | Το δείγμα δοκιμής και οι επιτρεπόμενες εφαρμογές δεν μπορούν να επαληθευτούν. | Ζητήστε την πλήρη αναφορά ή μια ανεξάρτητα επαληθεύσιμη λίστα συστήματος. |
| Δεν καθορίζονται εξαρτήματα εγκατάστασης | Λανθασμένες βίδες, μπουλόνια, επεξεργασία αρμών ή μόνωση μπορεί να μειώσουν την απόδοση. | Αγοράστε και εγκαταστήστε συμβατά εξαρτήματα σύμφωνα με το δοκιμασμένο σύστημα. |

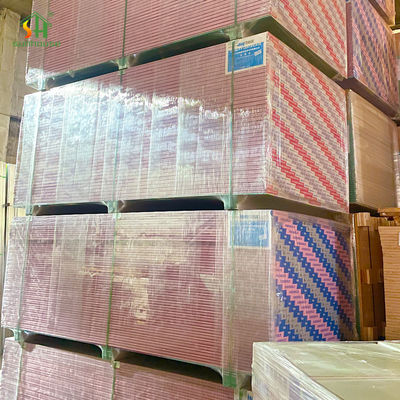

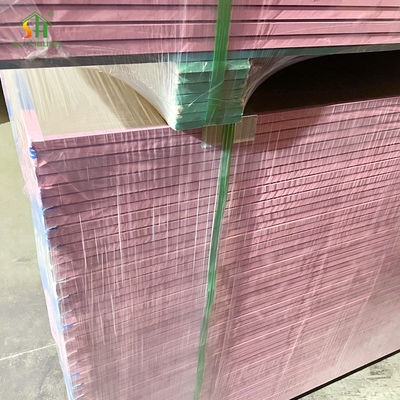

| Ζημιά σανίδας κατά τη μεταφορά | Σπασμένα άκρα και υγρές σανίδες μπορεί να επηρεάσουν την ποιότητα εγκατάστασης και την απόδοση υλικού. | Επιβεβαιώστε την ενίσχυση της παλέτας, την προστασία των άκρων, τη στήριξη του δοχείου και την ξηρή αποθήκευση. |
Εξαρτάται από το πλήρες δοκιμασμένο συγκρότημα. Η απάντηση δεν μπορεί να προσδιοριστεί μόνο από το πάχος της σανίδας. Το πλαίσιο, η θέση σανίδας, οι λεπτομέρειες στερέωσης, η μόνωση και η επεξεργασία των αρμών πρέπει να ταιριάζουν με ένα εγκεκριμένο σύστημα.
Όχι αυτόματα. Ο τύπος C είναι γενικά ένα βελτιωμένο ιδιόκτητο προϊόν και τα ελεγμένα συγκροτήματα ενδέχεται να προσδιορίζουν έναν ακριβή κατασκευαστή και ονομασία προϊόντος. Οποιαδήποτε αντικατάσταση θα πρέπει να υποστηρίζεται από αποδεκτή τεχνική τεκμηρίωση.
Όχι. Η ταξινόμηση για μη εύφλεκτο ή αντίδραση στη φωτιά περιγράφει τη συμπεριφορά του υλικού. Η βαθμολογία πυραντίστασης ισχύει για ένα πλήρες δομικό στοιχείο που έχει δοκιμαστεί για καθορισμένη διάρκεια.
Η τυπική πυρίμαχη σανίδα προορίζεται γενικά για εφαρμογές ξηρού εσωτερικού χώρου. Οι υγρές τοποθεσίες ενδέχεται να απαιτούν ένα συνδυασμένο προϊόν ανθεκτικό στη φωτιά και την υγρασία. Οι εφαρμογές απευθείας στο νερό και οι εξωτερικές εφαρμογές απαιτούν ξεχωριστά εγκεκριμένο σύστημα υποστρώματος.
Αυτές οι λεπτομέρειες δεν πρέπει να αλλάξουν χωρίς να επιβεβαιωθεί ότι η τροποποίηση επιτρέπεται από το δοκιμασμένο σύστημα, την καταχώριση ή την εγκεκριμένη τεχνική αξιολόγηση.
Επιβεβαιώστε το πρότυπο προορισμού, την ταξινόμηση πλακέτας, το πάχος, τις διαστάσεις, την εγκεκριμένη συναρμολόγηση, την έντυπη ταυτότητα, τη μέθοδο συσκευασίας, τα έγγραφα δοκιμής και τις επιτρεπόμενες αντικαταστάσεις εξαρτημάτων πριν υπογράψετε τη σύμβαση αγοράς.
Παρέχετε την απαιτούμενη διάρκεια πυρκαγιάς, δομή τοίχου ή οροφής, πρότυπο προορισμού, διαστάσεις σανίδας και ποσότητα έργου. Οι προδιαγραφές του προϊόντος μπορούν στη συνέχεια να αντιστοιχιστούν με τα κατάλληλα τεχνικά έγγραφα και τη λύση συσκευασίας εξαγωγής.
